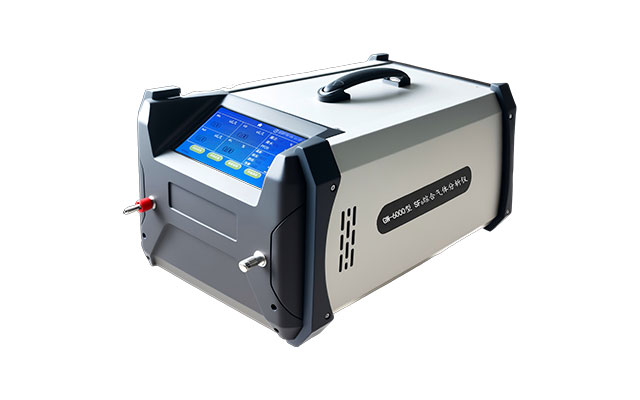

GW-6000型SF6綜合氣體分析儀是我公司針對電力領域SF6絕緣氣體微量分解產物而開發的純光學氣體分析儀。該分析儀采用了自主知識產權的長光程氣體吸收池（L-Cell），結合190-230nm深紫外差分光譜技術（DOAS）實現了針對SO2、HF、H2S等氣體的精確測量，同時選用紅外波長濾波（GFC）技術的紅外氣體傳感器針對CO進行分析，具有高分辨率、低檢出限，快響應性等特點，快速準確地判斷出SF6斷路器、互感器、GIS和變壓器等電氣設備內部早期故障。
測量氣體 SO2、H2S、CO、SF6
測量范圍 0~100ppm、0~100ppm、0~500ppm、0%~100%
技術原理 DOAS+GFC+NDIR
應用領域 煤礦電力 -SF6分解產物檢測
國內首創長光程光學檢測技術，光程2米以上，真正實現0.1ppm直測，非算法擬合。
SO2和H2S采用改進型紫外差分光譜（DOAS），與傳統的技術相比，測量精度不受水分和粉塵影響。
CO采用紅外波長濾波技術（GFC）搭配長光程氣室（L-Cell），更低的檢出限更好的抗干擾性能。
光源采用高穩定性脈沖氙燈或者脈沖直流紅外光源，儀器具有更長的壽命。
模塊化設計，光源、光譜儀、核心電路、氣體室、傳感器等采用模塊化設計，可靠性高、可擴展性好、維護方便。
檢測組分 | SO2 | H2S | CO | 露點 | SF6 |
檢測原理 | 紫外差分吸收光譜技術 | 波長濾波紅外 | 阻容法 | 非分散紅外 | |
量程 | 默認量程0~100ppm | 0~500ppm | -60℃~+20℃ | 0%~100% | |
檢出限 | ±1%F.S. | ±0.1℃ | ±0.05% | ||
示值誤差 | ±1%F.S. | ±0.5℃ | ±0.5% | ||
交叉干擾 | SF6、CO、HF、SO2、H2S相互干擾≤2%F.S. | ||||
重復性 | ≤1% | ||||
零點漂移 | 不超過±2%F.S./d | ||||
量程漂移 | 不超過±2%F.S./d | ||||
采樣流量 | （0.2-0.5）L/min | ||||
采樣方法 | 抽取式測試 | ||||
環境溫度 | -20℃~45℃ | ||||
響應時間 | ≤60s | ||||
預熱時間 | ≤30min | ||||
通訊接口 | RS232&USB | ||||
數據輸出 | 支持打印機、串口 | ||||
電源/功率 | 220VAC±22V，＜200W | ||||
重量 | 約10kg | ||||
各技術應用對比 | ||||
技術原理 | 電化學法 | 色譜法 | 光學法（紅外/紫外） | 化學比色/電離法 |
氣體成分 | 有損 | 有損 | 無損 | 有損 |
檢測精度 | 低 | 高 | 高 | 低 |
重復性 | 差 | 高 | 高 | 低 |
使用壽命 | 電化學試劑壽命短 | 定期更換載氣，二年更換色譜柱 | 無耗材，5年以上 | 需更換耗材，壽命2年 |
耗氣量 | 200ml | 1L以上 | 500mL以上 | 1L以上 |
便攜性 | 很好 | 極差 | 好 | 一般 |
響應速度 | 45秒 | 5分鐘 | 70秒 | 2分鐘 |
品名 | 型號 | 備 注 |
SF6綜合氣體分析儀 | GW-6000P | 紅外光學：CO、SF6 |
GW-6000M | 紅外光學：CO、SF6 | |
GW-6000B | 紅外光學：CO | |
SF6分解產物分析儀 | GW-6001 | 紅外光學：CO，紫外光學：H2S、SO2 |
SF6純度微水分析儀 | GW-6002 | 紅外光學：SF6，激光光學：H2O |
SF6/CF4混合氣體分析儀 | GW-6003 | 紅外光學：SF6、CF4，阻容法：H2O |
SF6/N2混合氣體分析儀 | GW-6004 | 紅外光學：SF6、N2，阻容法：H2O |

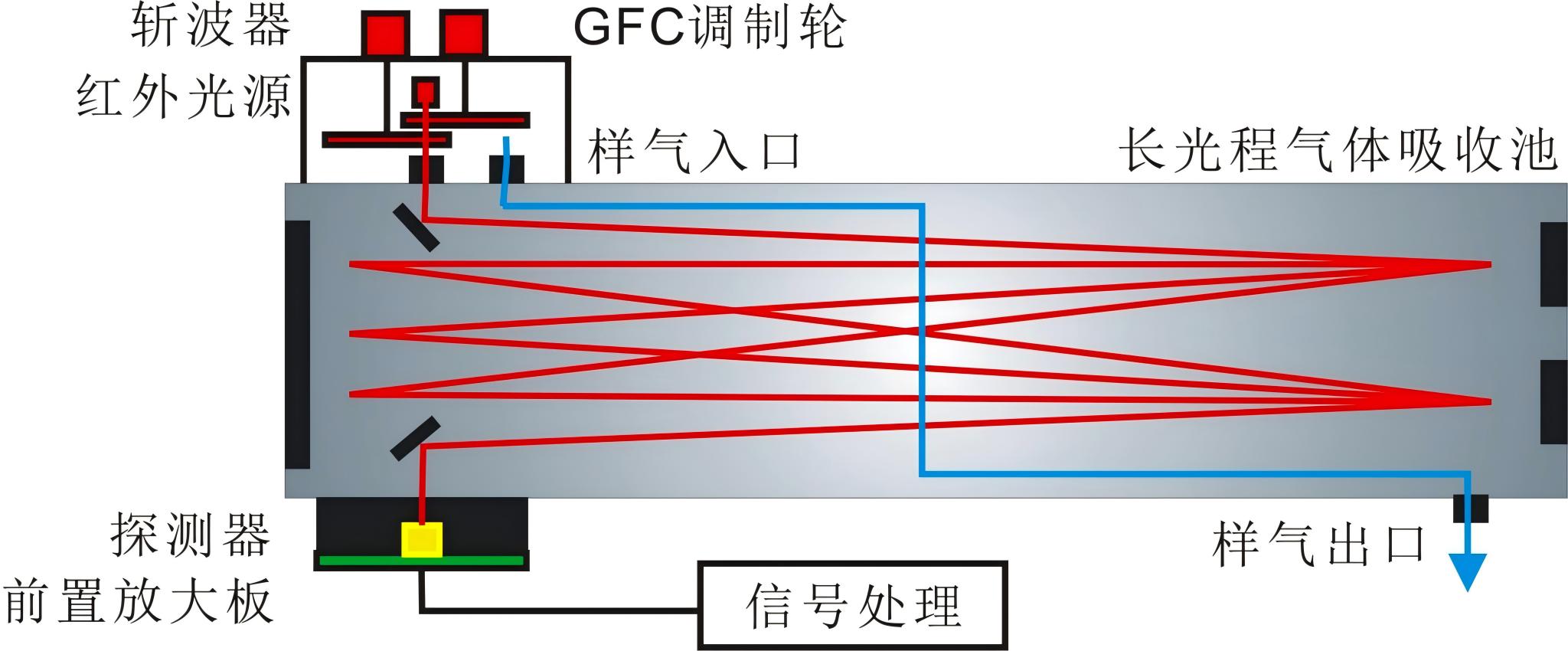

進口紅外光源提供長期穩定的紅外光，能夠滿足紅外氣體吸收池的氣體測量；高靈敏的探測器配合精心定制的、具有極強選擇性的兩片濾波片，選擇特定波長光照射到達探測器，從而輸出帶有濃度信號的電壓波形，提供微處理器采集和計算、校準，獲得濃度信號，通過數字信號輸出。同時，自動補償因光源強度的改變，或光學器件受污染所帶來的影響。
